電氣原理圖中電器元件的布局 電氣原理圖目的是便于閱讀和分析控制線路，應根據結構簡單、層次分明清晰的原則，采用電器元件展開形式繪制。它包括所有電器元件的導電部件和接線端子，但并不按照電器元件的實際布置位置來繪制，也不反映電器元件的實際大小

2017-11-28 00:00:00 · 電工之家 閱讀：255
電氣原理圖中電器元件的布局 電氣原理圖目的是便于閱讀和分析控制線路，應根據結構簡單、層次分明清晰的原則，采用電器元件展開形式繪制。它包括所有電器元件的導電部件和接線端子，但并不按照電器元件的實際布置位置來繪制，也不反映電器元件的實際大小

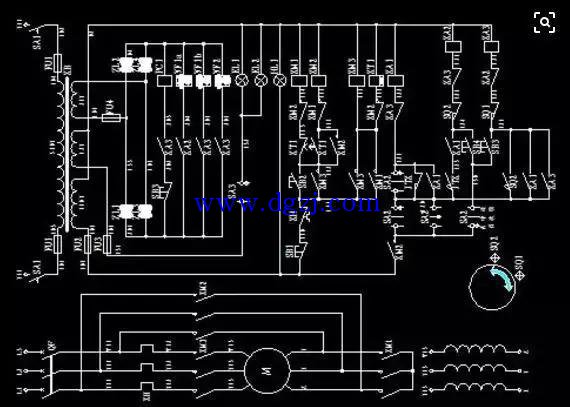

電氣原理圖中電器元件的布局
電氣原理圖目的是便于閱讀和分析控制線路，應根據結構簡單、層次分明清晰的原則，采用電器元件展開形式繪制。它包括所有電器元件的導電部件和接線端子，但并不按照電器元件的實際布置位置來繪制，也不反映電器元件的實際大小。

主電路：電氣控制線路中大電流通過的部分，包括從電源到電機之間相連的電器元件；一般由組合開關、主熔斷器、接觸器主觸點、熱繼電器的熱元件和電動機等組成。
輔助電路：控制線路中除主電路以外的電路，其流過的電流比較小和輔助電路包括控制電路、照明電路、信號電路和保護電路。其中控制電路是由按鈕、接觸器和繼電器的線圈及輔助觸點、熱繼電器觸點、保護電器觸點等組成。
電氣原理圖中所有電器元件都應采用國家標準中統一規定的圖形符號和文字符號表示。
電氣原理圖中電器元件的布局

電氣原理圖中電器元件的布局，應根據便于閱讀原則安排。主電路安排在圖面左側或上方，輔助電路安排在圖面右側或下方。無論主電路還是輔助電路，均按功能布置，盡可能按動作順序從上到下，從左到右排列。

電氣原理圖中，當同一電器元件的不同部件（如線圈、觸點）分散在不同位置時，為了表示是同一元件，要在電器元件的不同部件處標注統一的文字符號。對于同類器件，要在其文字符號后加數字序號來區別。如兩個接觸器，可用KMI、KMZ文字符號區別。

電氣原理圖中，所有電器的可動部分均按沒有通電或沒有外力作用時的狀態畫出。對于繼電器、接觸器的觸點，按其線圈不通電時的狀態畫出，控制器按手柄處于零位時的狀態畫出；對于按鈕、行程開關等觸點按未受外力作用時的狀態畫出。

電氣原理圖中應盡量減少線條和避免線條交叉。各導線之間有電聯系時，在導線交點處畫實心圓點。根據圖面布置需要，可以將圖形符號旋轉繪制，一般逆時針方向旋轉90o，但文字符號不可倒置。
