照明插座安裝要求規定
1插座安裝安裝要求
(1)當交流、直流或不同電壓等級的插座安裝在同一場所時，應有明顯的區別，且必須選擇不同結構、不同規格和不能互換的插座；配套的插頭應按交流、直流或不同電壓等級區別使用。
(2)插座接線應符合下列規定：
①單相兩孔插座，面對插座的右孔或上孔與相線連接，左孔或下孔與零線連接；單相三孔插座，面對插座的右孔與相線連接，左孔與零線連接。
②單相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)線接在上孔。插座的接地端子不與零線端子連接。同一場所的三相插座，接線的相序一致。
③接地(PE)或接零(PEN)線在插座間不串聯連接。
④暗裝的插座面板緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無碎裂、劃傷，裝飾帽齊全。
(3)特殊情況下插座安裝應符合下列規定：
①當接插有觸電危險家用電器的電源時，采用能斷開電源的帶開關插座，開關斷開相線。
②潮濕場所采用密封型并帶保護地線觸頭的保護型插座，安裝高度不低于1.5m。
③當不采用安全型插座時，托兒所、幼兒園及小學等兒童活動場所安裝高度不小于1.8m。
④車間及試(實)驗室的插座安裝高度距地面不小于0.3m；特殊場所暗裝的插座不小于0.15m；同一室內插座安裝高度一致。
⑤地插座面板與地面齊平或緊貼地面，蓋板固定牢固，密封良好。
2插座的安裝
插座盒一般應在距室內地坪0.3m處埋設，特殊場所暗裝的高度應不小于0.15m；且應符合前述規定。住宅內插座盒距地1.8m及以上時，可采用普通型插座。若使用安全插座時，安裝高度可為0.3m。10O及以上的居室中，應在最易使用插座的兩面墻上各設置一個插座位置；l0O以下的居室中，可僅設置一個插座位置；廚房、過廳可各設一個插座位置。
旅館客房各種插座及床頭控制板用接線盒，一般裝在墻上，當隔音條件要求高且條件允許時，可安裝在地面開關的垂直上方或拉線開關的垂直下方，不應設置插座。插座與開關的水平距離不宜小于250mm。插座盒不應設在水池、水槽(盆)及散熱器的上方，更不能被擋在散熱器的背后。住宅廚房內設置供排油煙機使用的插座盒應設在煤氣臺板的側上方，距立管邊緣600mm以上。在窗口兩側插座盒應設在與采暖立管相對應的窗口另一側墻垛上。插座盒不應設在室內墻裙或踢腳板的上口線上，也不應設在室內最上皮瓷磚的上口線上。插座盒不宜設在寬度小于370mm的墻垛(或混凝土柱)上。墻垛或柱寬度為370mm時，插座應設在中心處。
暗裝的插座應采用專用盒，專用盒的四周不應有空隙，且蓋板應端正，并緊貼墻面。暗裝插座與面板連成一體，接線柱上接好線后，將面板安裝在插座盒上。當暗裝插座芯與蓋板為活裝面板式時，應先接好線后，把插座芯安裝在安裝板上，最后安裝插座蓋板。
明裝插座應安裝在絕緣臺上，接線完畢后把插座蓋固定在插座底上。
插座接線時應面對插座操作。單相雙孔插座在垂直排列時，上孔接相線，下孔接零線；水平排列時，右孔接相線，左孔接零線。插座接線時，單相三孔插座，上孔接保護接地(零)線，右孔接相線，左孔接工作零線。三相四孔插座，保護接地(零)線應在正上方，下孔從左側起分別接在L1、L2、L3相線上。同樣用途的三相插座，相序應排列一致。同一場所的三相插座，其接線的相位必須一致。接地(PE)或接零(PEN)線在插座間不串聯連接。

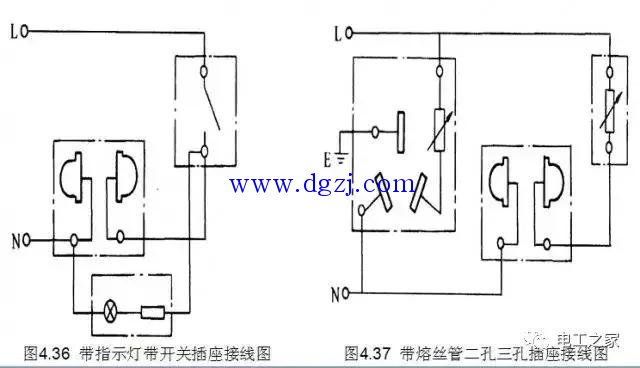

帶開關插座接線時，電源相線應與開關的接線柱連接，電源工作零線應與插座的接線柱相連接。帶指示燈帶開關插座接線圖，如圖4.36所示。帶熔絲管二孔三孔插座接線圖，如圖4.37所示。

雙聯及以上的插座接線時，相線、工作零線應分別與插孔接線柱并接或進行不斷線整體套接，不應進行串接。插座進行不斷線整體套接時，插孔之間的套接線長度不應小150mm。插座的接地(零)線應采用銅芯導線，其截面積不應小于相線的截面積。
