地線在漏電保護系統中的作用
地線在正常的情況下，沒有電流流過，三腳插頭的家用電器（例如電飯鍋），即使把它的地線剪斷，也不會影響電飯鍋的正常使用，但我們絕對不能認為地線的作用在線路中是可有可無的。我們知道，漏電保護開關具有當人身觸電或Ⅰ類電器設備漏電時自動跳閘的兩大作用。（所謂Ⅰ類電器設備是指基本絕緣，金屬外殼接地或接零，絕緣電阻≥7兆歐，家里的三腳插頭的家用電器都是Ⅰ類電器，如電飯鍋，洗衣機，微波爐等）但是如果缺少地線，漏電保護開關將剩下當人身觸電時自動動作的功能，而當Ⅰ類電器設備設備漏電時，其將不會自動動作。下面就地線在漏電保護開關中的作用進行分析：

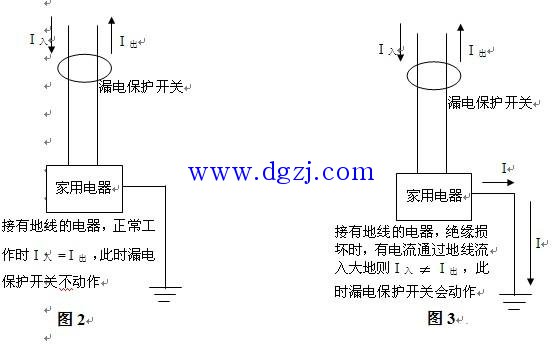

漏電保護開關的主要工作原理如圖所示，為了敘述方便，我們假設在正弦波正半波的情況下，即電流是從火線流入漏電保護開關，經過家用電器后從漏電保護開關的零線流出的情況下進行分析。當流入漏電保護開關的電流（簡稱I入）和流出漏電保護開關的電流（簡稱I出）相等的時候，漏電保護開關不動作，當I入不等以I出時（一般相差30mA，具體數值由漏電保護開關的漏電動作值決定）在0.1秒之內它就會動作。家用電器（如電飯鍋）絕緣良好的情況下，由于I入等于I出，所以漏電保護開關不會動作（如圖2）。如果電飯鍋絕緣出問題的時候，火線碰到了外殼，而電飯鍋的外殼是接有地線的，有一部分漏電電流通過地線流入大地，這部分電流通過大地回到變壓器中性點形成回路。這樣對于漏電保護開關來講，流入的電流肯定和流出的電流不相等，因?yàn)橛幸徊糠蛛娏鹘?jīng)過地線流入大地了，所以漏電保護開關馬上就會動作，使人體避免了觸電的危險（圖3）。如果家里沒有安裝地線，當平時家用電器絕緣良好的情況下，倒是太平無事，當電器的絕緣出問題的時候，電飯鍋整個外殼帶電，但是由于外殼沒有接地線，不可能和變壓器中性點形成回路，也就不可能形成漏電電流，此時對于漏電保護開關來說，I入還是等于I出，所以漏電保護開關對電飯鍋外殼帶電渾然不知，此時漏電保護開器在電器外殼帶電的情況下也不會跳閘。當人體接觸到電飯鍋外殼時，如圖4所示，就有電流通過人體流入大地，回到變壓器中性點形成回路，此時，流入漏電保護開關的電流和流出漏電保護開關的電流就不相等（因?yàn)橛幸徊糠蛛娏魍ㄟ^人體流入大地去了），漏電保護開關將會在0.1秒之內動作。雖然動作后，人就沒有危險了，但缺少地線終歸對人體是不安全的。（漏電保護開關動作時人已經觸電，雖然不至于喪命，但對人體是有傷害的）所以說如果在居民住宅區不安裝地線，當設備漏電時，漏電保護開關將不會動作，人將會有觸電的危險。
TN-S供電系統中，零線是變壓器中性點接地，它使三相不平衡負載的每一相電壓都相等，零線的干線有較小的不平衡電流流過，而地線是從建筑大樓接地裝置中拉出來的，雖然地線平時沒有電流流過，但它在整個線路中是不可或缺的，它和漏電保護開關開關相配合，當電器設備漏電時，可以及時切斷電源，使人體避免觸電。
