接零保護是什么系統?接零保護系統圖解
具有專用保護零線的中性點直接接地的系統叫TN-S接零保護系統，即三相五線制系統。
TN-S 方式供電系統是把工作零線 N 和專用保護線 PE 嚴格分開的供電系統，稱作 TN-S 供電系統， TN-S 供電系統的特點如下：
1 ）系統正常運行時，專用保護線上不有電流，只是工作零線上有不平衡電流。 PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE 上，安全可靠。
2 ）工作零線只用作單相照明負載回路。
3 ）專用保護線 PE 不許斷線，也不許進入漏電開關。
4 ）干線上使用漏電保護器，工作零線不得有重復接地，而 PE 線有重復接地，但是不經過漏電保護器，所以 TN-S 系統供電干線上也可以安裝漏電保護器。
5 ） TN-S 方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。在建筑工程工工前的“三通一平”（電通、水通、路通和地平——必須采用 TN-S 方式供電系統。

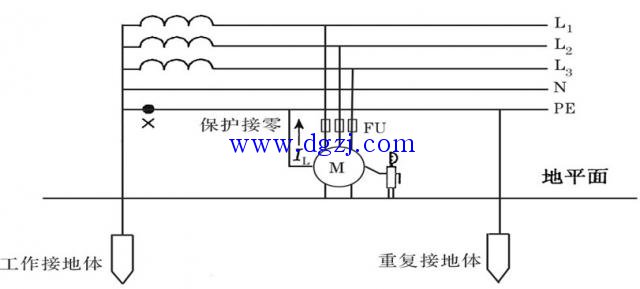

（一）TN-S系統TN-S系統中的英文字母S表示分離，即TN-S系統是工作零線和保護零線分別設置的系統，如圖7—2所示。
2、保護原理：若電動機M的外殼因故帶電，由于外殼與PE線相連，漏電電流IL很大，使熔斷器FU立即熔斷，消除了事故的隱患。
3、TN-S系統的優點
?。?）PE線與N線單獨設置，PE線不穿過漏電保護器的零序電流互感器，故PE線可以重復接地，一旦PE線在×點斷開并且電動機M的金屬外殼帶電時，漏電電流IL通過重復接地體構成回路，使熔斷器FU熔斷，這一優點彌補了TN-C系統的第一個缺陷。
（2）PE線和N線單獨設置，PE線中沒有三相負載的不平衡電流，僅有漏電電流，這一優點克服了TN-C系統的第二個缺陷?？梢?，TN-S系統較TN-C系統大大提高了保護接零的可靠性。
《住宅設計規范》GB50096-1999規定，住宅配電系統應采用TN-S系統，《施工現場臨時用電安全技術規范》JGJ46-2005、《建設工程施工現場供用電安全規范》GB50194-93都規定施工現場臨時用電工程專用的電源中性點直接接地的三相四線制低壓電力系統必須采用TN-S系統。
?。ㄈ㏕N-C-S系統
TN-C-S系統又稱局部TN-S系統，如圖7—3所示，A點的前面是TN-C系統，A點后面是TN-S系統。此系統是在完全實行TN-S系統有困難的地方，例如施工現場借用原有的TN-C系統（三相四線制）供電時，可用此系統形成局部TN-S系統。如圖7-3所示
