創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――一種電能表的校驗裝置。該專利由北京首鋼股份有限公司申請，并于2017年7月25日獲得授權公告。

內容說明

本實用新型涉及測量技術領域，特別涉及一種電能表的校驗裝置。

發明背景

目前，電能表的校驗主要有兩種方式，在線校驗和離線校驗。在線校驗可以提高校驗效率，減少電能表拆卸回裝時間，但是大負載用能設備功率變化以及電網電量輸送波動時，在線校驗會導致測量的誤差偏大，對于沒有安裝綜保二次開關的電能表，也無法實現在線校驗。離校校驗需要專業的電能表校驗臺，購置成本高，針對不同廠家不同型號電能表校驗方法不夠靈活。

現有技術中的電能校驗儀裝置結構復雜、造價高，生產現場使用不便利，進行效驗時，難以實現量值溯源。

發明內容

本申請?zhí)峁┑囊环N電能表的校驗裝置，解決了或部分解決了現有技術中的電能校驗儀裝置結構復雜、造價高，生產現場使用不便利，進行效驗時，難以實現量值溯源的技術問題，實現了裝置成本低、結構簡單、工作效率高，并容易實現電能表量值溯源的技術效果。

本申請?zhí)峁┝艘环N電能表的校驗裝置，包括：效驗平臺，設置有功功率顯示器、無功功率顯示器、電流值顯示器及電壓顯示器；電流電壓發生裝置，固定在所述效驗平臺上，設置有三相電壓輸出端子及三相電流輸出端子；所述電流電壓發生裝置與所述電流值顯示器及所述電壓顯示器連接；電能表校驗儀，可拆卸的設置在所述效驗平臺上；所述電能表校驗儀的電壓端子通過效驗連接線與所述三相電壓輸出端子連接，電流端子通過效驗連接線與所述三相電流輸出端子連接。

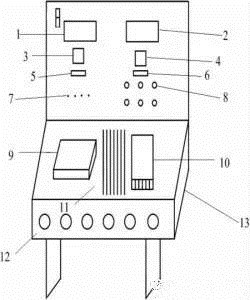

▲圖為本實用新型實施例提供的電能表的校驗裝置的結構示意圖

其中，進行待檢電能表的效驗時，所述待檢電能表的電壓端子通過效驗連接線與所述三相電壓輸出端子連接，電流端子通過效驗連接線與所述三相電流輸出端子連接；所述待檢電能表與所述有功功率顯示器及所述無功功率顯示器連接；所述待檢電能表的脈沖輸出端子與所述電能表校驗儀的脈沖信號輸入端連接。

作為優選，所述有功功率顯示器用于顯示所述待檢電能表效驗時的有功功率；所述無功功率顯示器用于顯示所述待檢電能表效驗時的無功功率。所述電流值顯示器用于顯示所述電流電壓發生裝置的所述三相電流輸出端子的電流值；所述電壓值顯示器用于顯示所述電流電壓發生裝置的所述三相電壓輸出端子的電壓值。所述電流電壓發生裝置設置有電壓值開關及電流值開關。

所述電壓值開關與所述三相電壓輸出端子連接，用于控制所述三相電壓輸出端子的電壓的輸出或斷開；所述電流值開關與所述三相電流輸出端子連接，用于控制所述三相電流輸出端子的電流的輸出或斷開。

作為優選，所述電流電壓發生裝置設置有電壓調節旋鈕及電流調節旋鈕；所述電壓調節旋鈕用于調節所述三相電壓輸出端子的電壓；所述電流調節旋鈕用于調節所述三相電流輸出端子的電流。所述電能表校驗儀為便攜式電能表校驗儀，已通過標準計量單位的檢定。

本申請中提供的一個或多個技術方案，至少具有如下技術效果或優點：由于采用了由校驗平臺、電流電壓發生裝置及電能表校驗儀組成的電能表的校驗裝置，效驗平臺為電能表校驗儀工作供電，同時作為電流電壓發生裝置的載體，電流電壓發生裝置將引入的工頻交流電的電流電壓轉換成待檢電能表校驗時需要的電流電壓值，使待檢電能表計量效驗平臺消耗的電量值；電能表校驗儀作為標準裝置，也計量校驗平臺的消耗電量，測量出待檢電能表的脈沖值，并與待檢電能表顯示的測量電量做實時比較，計算出待檢電能表的測量精度和誤差等級，同時電能表校驗儀與效驗平臺可拆卸連接，方便定期送檢至計量院所做檢定，從而確保電能表校驗儀的精度等級，實現待檢電能表的量值溯源。

這樣，有效解決了現有技術中的電能校驗儀裝置結構復雜、造價高，生產現場使用不便利，進行效驗時，難以實現量值溯源的技術問題，實現了裝置成本低、結構簡單、工作效率高，并容易實現電能表量值溯源的技術效果。
