星形接線和三角形接線圖_三角形星形接法電路圖 三相交流電有兩種連接方式，分星形連接和角形連接兩種。 星形連接——就是把三相負載的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式

星形接線和三角形接線圖_三角形星形接法電路圖
三相交流電有兩種連接方式，分星形連接和角形連接兩種。
星形連接——就是把三相負載的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示,那就是x和y和z連一起，引出A、B、C三根線）負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220V。
角形連接——就是把三相負載的每一相的始末端依次相接的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示,那就是x和B相連，y和C相連，z和A相連，引出的三根線為Bx、Cy、Az） 每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓。
電動機的額定電壓等于電源的相電壓時，電動機應接成星形；電動機額定電壓等于電源的線電壓時，電動機應接成三角形。
電動機的三相繞組完全是引到端蓋上連接的，端蓋內有六個頭，下面的三個頭連在一起，上面三個頭分別引出三根線的是星形連接；把上下兩個頭垂直連接，分別引出三根線的是三角形連接。
電動機的三個繞組是平衡的，不用接中性線。

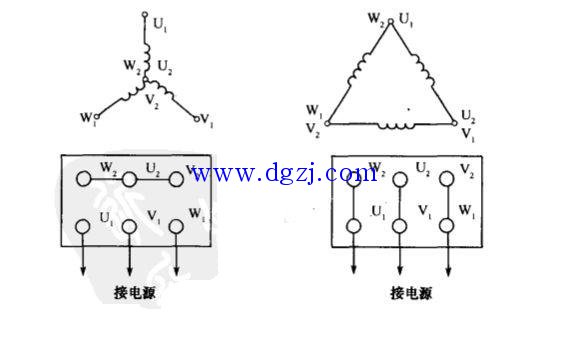

三角形接線與星形接線的電路圖（左邊星形，右邊三角形）：


星形接法：
是將三相電源繞組或負載的一端都接在一起構成中性線，由于均衡的三相電的中性線中電流為零，故也叫零線：三相電源繞組或負載的另一端的引出線，分別為三相電的三個相線。星形接法主要應用在高壓大型或中型容量的電動機中，定子繞組只引出三根線。對于星形接法，各相負載平衡，則任何時刻流經三相的電流矢量和等于零。
三角形接法：
是將各相電源或負載依次首尾相連，并將每個相連的點引出，作為三相電的三個相線。三角形接法沒有中性點，也不可引出中性線。三角形接法的三相電，線電壓等于相電壓而線電流等于相電流的√3倍。
