gis組合電器結構圖
全封閉組合電器由各個標準元件組成，各標準元件制成氣室，再輔以一些過渡元件（如彎頭、三通、伸縮節等），便可適應不同形式主接線的要求，組成成套配電裝置。
一般情況下，斷路器和母線筒的結構型式對布置影響最大。例如屋內式全封閉組合電器：若選用水平布置的斷路器，一般將母線筒布置在下面，斷路器布置在最上面；若斷路器選用垂直斷口時，則斷路器一般落地布置在側面。屋外式SF6全封閉組合電器，斷路器一般布置在下部，母線布置在上部，用支架托起。
圖所示為某變電站220kV雙母線SF6全封閉組合電器配電裝置的斷面圖。為了便于支撐和檢修，母線布置在下部，斷路器（雙斷口）水平布置在上部，出線用電纜，整個回路按照電路順序呈口字形布置，使裝置結構緊湊。母線采用三相共箱式（即三相母線封閉在公共外殼內），其余元件均采用分箱式。盆式絕緣子用于支撐帶電導體和將裝置分隔成不漏氣的隔離室。隔離室具有便于監視、易于發現故障點、限制故障范圍以及檢修或擴建時減少停電范圍的作用。在兩組母線匯合處設有伸縮節，以減少由溫差和安裝誤差引起的附加應力。另外，裝置外殼上還設有檢查孔、窺視孔和防爆盤等設備。

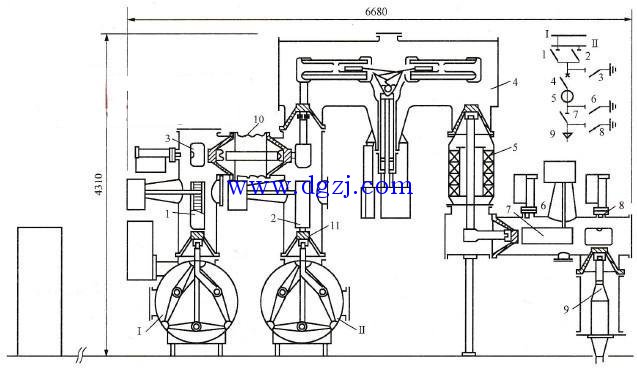

ZF-220型220kV雙母線SF6全封閉組合電器配電裝置斷面圖
Ⅰ、Ⅱ-主母線；1、2、7-隔離開關；3、6、8-接地開關；4-斷路器；5-電流互感器；
9-電纜頭；10-伸縮節；11-盤式絕緣子
