2017-09-17 08:58:08 · 北極星電力網 閱讀：471

近幾年，隨著無功優化建設的不斷深入和科技化進程的加快，松山區農電局10千伏配電網無功分散補償設備逐步實現了自動化。

為了讓更多的人員能夠查閱到配網無功自動化系統所采集的數據，實現資源共享，目前，該局正積極協調生產GIS系統廠家，做配網無功自動化系統和生產GIS系統接口工作。

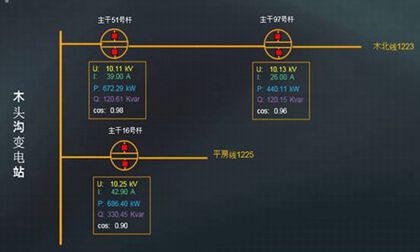

10千伏配電網電壓無功監控系統圖形界面如下：

配網無功自動化系統功能：1、通過10千伏配電線路各分散補償點安裝的無功調節監控器獲取各節點的電壓、電流、有功功率、無功功率和實時功率因數值。 2、當補償點電壓或功率因數低于監控器設定的電壓投切值和功率因數投切值時，監控器會自動將補償點的無功流量和補償電容器的容量進行比較，自動投切電容器。目前，兩條線路的三組無功設備全部投入運行(小方塊紅色即為“投”，綠色即為“切”)。3、監控器還可將獲取到的信息通過GPRS通信模塊回傳到企業辦公電腦上，這樣工作人員在了解掌握無功設備運行狀況的同時，還可以很清楚的掌握農村配電網不同時期的負荷變化規律，掌握各補償點在負荷高峰或低谷時期的無功流量，為電網無功規劃提供有力依據。

配網無功自動化系統和生產GIS系統接口成功后，該局各大部室、各生產單位和各基層供電所均可通過登錄GIS系統，調出配網自動化系統各補償點的10千伏線路信息，便于全面掌握農村配電網不同時期負荷變化規律，同時對分析10千伏線路損失也起到積極的指導作用。
