電壓源和電流源及等效變換的概念
1. 兩種獨立電源(電壓源、電流源)
電源設備的種類很多，按其特點可分為電壓源和電流源;獨立電源和受控電源;理想電源和實電源;直流電源和交流電源等。本章將著重討論理想和實際的直流獨立電壓源及電流源在路中的符號表示、具有特點及應用。
(1)電壓源
電壓源是供給電壓的電路元件，如干電池、直流穩壓電源等。用電動勢E和小內阻R0串聯電路表示。電壓源的表示符號如圖2-1的虛線框所示，Us為電壓源的恒值電壓，與電動勢E的大小相等，極性相反。

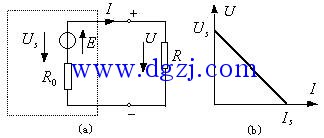

圖2-1 電壓源及其外特性
全電路歐姆定律

恒壓源特點：
① 恒壓源的外特性為一條與橫軸平行的直線，即U=Us 。
②
③ 與恒壓源相接的多支路的并聯負載，只要總的負載電流在允許的范圍之內，各并聯負載都不會影響電源的輸出電壓。　　
④ 如果電壓源的內阻R0遠小于負載電阻RL時，可看作是恒壓源?！　?
⑤ 若理想電壓源Us=0時，理想電源為一短路元件。(2)
電流源
理想的電流源(恒流源)具有兩個基本性質：
① 它的端電流是定值，或是一定的時間函數 ，與端電壓無關。
② 它的端電壓不是由電流源本身就能確定的，而是由與之相聯接的外電路來決定的。
理想電流源實際上是不存在的。實際的電流源是用一個理想電流源Is和大內阻Rs相并聯的模型來表征，Rs表明了電源內部的分流效應。當電源與外電阻相接后，電源向外輸送電流為

電流源模型的符導表示及其外特件如圖2-2所示。根據電流源的特性，兩個電流源串聯是無意義的。電流源串聯的電阻不改變電流源的輸出電流。

圖2-2 電流源及其外特性
(3) 電壓源和電流源的等效變換
一個電壓源與-個電流源對同-個負載如果能提供等值的電壓，電流和功率，則這兩個電源對此負載是等效的，換言之，即如果兩個電源的外特性相同，則對任何外電路它們都是等效的。具有等效條件的電源互為等效電源。在電路中用等效電源互相置換后，不影響外電路的工作狀態。
兩個電路等效必須使兩個電路的對外電特性相同。兩個電路內部的幾何結構及參量都已發生變化，所以內部并不等效。含內阻的電壓源與電流源等效變換如圖2-3所示。

圖2-3 電源的等效變換
①若干個含源支路作串聯、并聯、混聯時，就其兩端來說可以簡化為一個電壓源或一個電流源?！　?
②與電壓源相串聯的電阻可看作為電壓源的內阻;與電流源并聯的電阻可看作為電流源的內阻。　　
③理想電壓源和理想電流源不能互相等效。
