零線地線的原理是什么?系統接地的意義

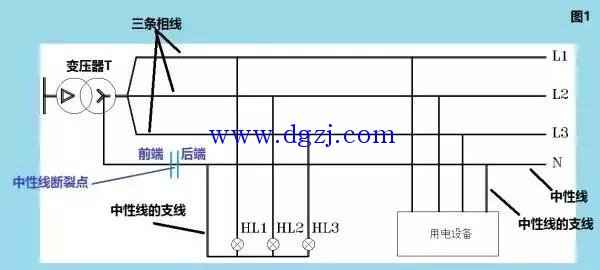

我們先來看圖1：

圖1中還未出現零線，只有三條相線L1/L2/L3，以及三條相線的中性線N。三條相線對N線的電壓均為220V，相線之間的電壓則為380V。
交流電壓的表達式為：

交流電流的表達式為：

請注意，當三相平衡時，中性線總線上的電壓和電流有如下特性：

在圖1中，具有此特性的只有標注了N字樣的中性線總線，而中性線支線是不具有此特性的。
對于中性線支線來說，流過中性線的電流與相線電流大小相等方向相反。
我們?cè)賮?lái)看圖1。圖1中的中性線發生了斷裂，于是在斷裂點的前方，中性線的電壓依舊為零，但斷裂點的后方若三相平衡時，它的電壓為零；但若三相不平衡，則斷裂點后方的中性線電壓會上升，最高會升到相電壓。
事實上，只要三相不平衡，盡管中性線并未斷裂，中性線的電壓也會上升。
我們看圖2和圖3：

在圖2中，變壓器的中性點做了接地，此接地在國家標準和規范中，被稱為系統接地。注意，這里的接地符號是接大地的意思。
系統接地的意義有兩個：
第一個意義：系統接地使得變壓器的中性線的電位被強制性地鉗制在大地的零點位。
第二個意義：給系統的接地電流提供了一條通道。
值得注意的是：圖2中的N線因?yàn)橛辛斯ぷ鹘拥?，所以它的符?hào)也變了，變成PEN，也就是通常所說的零線。
零線，它的準確名稱是保護中性線。在這里，保護優先于中性線功能。
通過前面的論述我們已經知道，若零線斷裂，由于零線具有中性線功能，所以斷裂點后部的零線電壓可能會上升。
事實上，零線斷裂點后部的由電壓完全由下式?jīng)Q定：

可以看出，如果


和

各不相同，則三相電壓就不平衡，零線電壓

當然也不等于零。
同理，我們可以看到零線斷裂點后部的電流也與三相不平衡有關。
再看圖3，我們發現零線PEN中采取多點接地的方法，以避免出現零線斷裂點后部電壓上升的情況。
注意，圖2對應的接地系統叫做TN-C，而圖3對應的接地系統叫做TN-C-S。
我們來看圖4：

圖4中，變壓器中性點接地，而用電設備的外殼直接接地。
正常運行時，我們看到，用電設備的外殼根本就不會有任何電流流過。
現在，我們來分析L3相對用電設備的外殼發生碰殼事故的情況。
我們首先遇見的是外殼接地電阻有多大這個基礎參數。在國家標準GB50054《低壓配電設計規范》中，把外殼接地后的電阻以及地網電阻合并叫做接地極電阻，并規定它的值不得大于4歐。但在工程上，一般認為接地極電阻為0.8歐。
其次，我們需要知道零線電纜的電阻是多少。這個值可以根據具體線路參數來考慮。方便起見，不妨先規定這條零線電纜的長度是100米，電纜芯線截面是16平方毫米，它的工作溫度是30攝氏度，則它的電阻為：

有了這兩個數據，我們就可以來進行實際計算了。
我們看圖4的下圖，我們發現當L3相對用電設備的外殼短路時，零線中有電流流過，地網中也有電流流過。
注意到零線電阻和地網電阻其實是并聯的，按照中學的電學物理知識，我們知道并聯電路的電流與電阻的阻值成反比，也即：

由此推得：

由上面的公式可以看到，地網電流與零線電阻和地網電阻的比值有關。我們把接地極電阻按4歐取值，把具體參數代入，得到地網電流為：

即便我們按工程慣例接地極電阻取為0.8歐，得到地網電流為：

也就是說，地網電流只相當于零線電流的3%~15%而已！我們?nèi)橹虚g值，則地網電流只有零線電流的6%。

現在，我來提個問題：
用電設備的外殼發生碰殼故障后，地網電流如此之小，與零線電流相比，幾乎可以忽略不計，那么用電設備的外殼帶電將長期存在。如此一來，必然會出現人身傷害事故。
