1. 桿塔基礎及接地

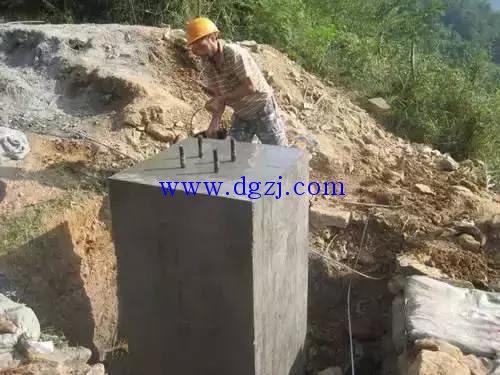

▲桿塔基礎
桿塔基礎：埋設在地下，與桿塔底部連接，穩定承受所作用荷載的一種結構。圖中鋼筋混凝土部分屬于鐵塔基礎。

▲桿塔地腳螺栓
桿塔地腳螺栓：埋設于桿塔基礎中，與桿塔底部連接，穩定承受所作用荷載的一種圓鋼結構。圖中紅白相間的圓鋼屬于桿塔地腳螺栓。

▲桿塔基礎基面
桿塔基面：桿塔地面的基準平面（高低腿一般以桿塔中心為準）。

▲桿塔基礎立柱
基礎立柱：桿塔的插入式主材與地腳螺栓埋設其中的部分。

▲桿塔基礎保護帽
基礎保護帽：保護地腳螺栓與塔腳板及塔底部主材。圖中基礎頂面中間包裹塔材部分的混凝土部分為保護帽。

▲桿塔基礎排水溝
基礎排水溝：為防止桿塔或桿塔基礎被雨水等沖刷而砌筑的將水引向保護范圍外的水溝。

▲桿塔基礎擋土墻
桿塔基礎擋土墻：指支承桿塔基礎填土或山坡土體、防止基礎填土或土體變形失穩的構造物。

▲鋼筋混凝土電桿底盤
鋼筋混凝土電桿底盤：是預制的水泥制品，承受電桿底部向下壓力，防止桿塔下陷的基礎部分。

▲鋼筋混凝土電桿拉盤
鋼筋混凝土電桿拉盤：水泥拉線盤承受的是上拔力，為防止上拔的固定點的，通常埋在土中的裝置。

▲鋼筋混凝土電桿卡盤
鋼筋混凝土電桿卡盤：是預制的水泥制品，為穩定電線桿，防止倒伏，承受的是傾覆力，受拉方向隨風向的改變而改變。

▲鋼筋混凝土電桿拉線
鋼筋混凝土電桿拉線：為了平衡電桿各方面的作用力并抵抗風壓，防止電桿傾倒。架空輸電線路的拉線一般由拉盤，拉線U型掛環，拉線棒，UT型線夾，鋼絞線，楔型線夾，拉線包箍等組成。

▲接地裝置
接地裝置：接地裝置是指埋設在地下的接地電極與由該接地電極到桿塔之間的連接導線的總稱。圖中圓鋼部分屬于接地裝置一部分。

▲接地引下線
接地引下線：接桿塔與接地體的金屬導體。圖中黃黑相間的扁鋼部分。
2. 桿塔
桿塔是電桿和鐵塔的總稱。桿塔的用途是支持導線和避雷線，以使導線之間、導線與避、導線與地面及交叉跨越物之間保持一定的安全距離。桿塔主要有角鋼塔、鋼管塔、鋼管桿、鋼筋混凝土桿等，具體見下圖。

▲角鋼塔
角鋼塔：就是用角鋼鋼材建成的用來架設高壓輸電線路的塔狀鋼構架。角鋼塔板壓降較小，氣相通量較大，板塔效率較好，結構簡單，加工制造方便，剛度較好、安全性較高。

▲鋼管塔
鋼管塔：主材用鋼管構件，斜材用鋼管或圓鋼、型鋼構件組成的格構式鐵塔結構。鋼管塔主要以窄基塔為主，所以占地面積小，性價比高，外表美觀。

▲鋼管桿
鋼管桿：主桿由單根或多根鋼管構件剛性連接組成的輸電鋼管結構。鋼管桿占地面積小、無拉線，所需走廊窄，且美觀、挺拔、簡潔，與城市環境較為協調。但加工要求較高，造價較大，適用城鎮地區。

▲鋼筋混凝土電桿
鋼筋混凝土桿：用混凝土與鋼筋或鋼絲制成的電桿。混凝土電桿有普通鋼筋混凝土電桿和預應力混凝土電桿(部分預應力混凝土桿、預應力鋼筋混凝土桿)兩種。電桿的截面形式有方形、八角形、工字形、環形或其他一些異型截面。最常采用的是環形截面和方形截面。電桿長度一般為4.5～15米。 環形電桿有錐形桿和等徑桿兩種，錐形桿的梢徑一般為100～230毫米，錐度為1:75；等徑桿的直徑為300～550毫米；兩者壁厚均為30～60毫米。
3. 導、地線

▲導線
導線：一般由銅或鋁制成，是用來傳導電流、輸送電能的元件。輸電線路一般都采

用架空裸導線，每相一根，220kV及以上線路由于輸送容量大，同時為了減少電暈損失和電暈干擾而采用相分裂導線，即每相采用兩根及以上的導線。采用分裂導線能輸送較大的電能，而且電能損耗少，有較好的防振性能。裸導線一般可以分為銅絞線、鋁絞線、鋼芯絞線、鍍鋅鋼絞線等。目前架空輸電線路導線幾乎全部使用鋼芯鋁絞線。

▲地線
地線：地線一般不與桿塔絕緣而是直接架設在桿塔頂部，并通過桿塔或接地引下線與接地裝置連接。地線的主要作用是減少雷擊導線的機會，提高耐雷水平，減少雷擊跳閘次數，保證線路安全送電。地線地線由于不負擔輸送電流的功能，所以不要求具有與導線相同的導電率和導線截面，原來通常多采鍍鋅鋼絞線組成，現在主要采用鋁包鋼絞線組成?，F(xiàn)在新建的大部分線路的地線采用光纖復合架空地線，具有傳統架空地線和光纖通信能力的雙重功能的地線。

▲跳線
跳線：連接承力桿塔（耐張、轉角和終端桿塔）兩側導線的引線，稱為跳線，也稱引流線或弓子線。
4 線路絕緣子及金具

▲復合絕緣子串
復合絕緣子：用來支持導線并使其絕緣的器件稱絕緣子。復合絕緣子國外也稱為非瓷絕緣子，是至少由兩種絕緣部件即芯體和裝配有金屬附件的外套構成的一種聚合物絕緣子。

▲玻璃絕緣子串
玻璃絕緣子：用來支持導線并使其絕緣的器件稱絕緣子。該絕緣子器件由玻璃制成，稱為玻璃絕緣子；目前用在線路中最廣泛的是鋼化玻璃絕緣子。

▲瓷絕緣子串
瓷絕緣子：用來支持導線并使其絕緣的器件稱絕緣子。該絕緣子由電工陶瓷制成的絕緣子。

▲防震錘
防震錘：用于消除線路自振以及消除風等引起的諧振。防震錘屬于保護金具，安裝于每一檔距內的每一條導線的兩端，通過吸收振動的能量來消除振動。安裝時應與地面垂直，安裝距離偏差不應大于±30mm。運行時不應發生位移變形疲勞。

▲間隔棒
間隔棒：保證分裂導線線束間距滿足電氣性能，對次檔距振動和微風振動起抑制作用。

▲相間間隔棒
相間間隔棒：使各相導線之間保持一定幾何布置的裝置。

▲線路型避雷器
線路型避雷器：限制線路雷電過電壓，提高線路耐雷水平，是降低系統因雷擊故障引起的跳閘率的一種懸掛安裝于輸電桿塔上的一種電器設備。線路避雷器的基本結構主要為無間隙和外串間隙，其中外串間隙又分為絕緣支撐件間隙和純空氣間隙。
