本期為大家介紹一種陶瓷化硅橡膠絕緣防火電纜。申請人為江蘇南洋電纜有限公司。發明人：李利朋、韓競毅、 張文珍、劉霞、楊美芬。

摘要

本發明公開了一種陶瓷化硅橡膠絕緣防火電纜，包括纜芯，其纜芯由若干根絕緣線芯絞合而成，在纜芯內空隙處填充阻燃填充，在纜芯外擠包鎧裝層，最外層擠包外護套。所述絕緣線芯由中間導體以及包覆在導體外的陶瓷化硅橡膠絕緣層組成;本發明實現了大長度，大規格生產，產品較柔軟，安裝敷設方便，中間接頭較少，性能完全達到礦物絕緣電纜的標準要求。

1. 一種陶瓷化硅橡膠絕緣防火電纜，其特征在于：包括纜芯，其纜芯由若干根絕緣線芯絞合而成，在纜芯內空隙處填充阻燃填充(3)，在纜芯外擠包鎧裝層(4)，最外層擠包外護套(5)。

2. 根據權利要求 1 所述的陶瓷化硅橡膠絕緣防火電纜，其特征在于：所述絕緣線芯由導體(1)及包覆在導體(1)外的絕緣層(2)組成。

3. 根據權利要求1 所述的陶瓷化硅橡膠絕緣防火電纜，其特征在于：所述的外護套(5)采用低煙無毒的塑性材料。

4. 根據權利要求 1 或 2 所述的陶瓷化硅橡膠絕緣防火電纜，其特征在于：所述的絕緣層(2)采用陶瓷化硅橡膠材料。

技術領域

本發明屬于電力電纜領域，具體是一種陶瓷化硅橡膠絕緣防火電纜。

背景技術

目前市場上使用較多的防火電纜為礦物絕緣電纜。傳統的礦物絕緣電纜的銅導電線芯、銅外護套及絕緣層為密實的一體，國外生產和使用已有近 80 年的歷史，國內生產和使用也有近 20 多年的歷史，且在國內外的眾多大項目中已廣泛使用，效果甚佳;但由于礦物絕緣電纜生產工藝比較復雜，價格較貴，硬度較大，施工時不易進行彎曲，所以無論從降低成本還是施工工藝方面來說，都必須要求定貨的長度相當準確。同時，由于電纜截面積大于 25mm2 只能生產成單芯，并且電纜長度受最大交貨長度限制，直接按現場所需的每根電纜長度進行單獨定貨也不大現實，所以必須對各種型號電纜進行合理的排列組合，使定貨的每根電纜的長度接近于廠家的最大交貨長度，并且正好等于現場實際需要的若干根電纜的長度之和。由于以上之類因素，導致礦物絕緣電纜不易形成大批量生產，安裝難度較大，導致經濟效益不佳。

發明內容

本發明所要解決的技術問題是提供一種防火耐火性好、彎曲性好、防腐蝕性好、安裝敷設方便、成本低可大規格生產的陶瓷化硅橡膠絕緣防火電纜。

本發明所述的一種陶瓷化硅橡膠絕緣防火電纜，包括纜芯，其纜芯由若干根絕緣線芯絞合而成，在纜芯內空隙處填充阻燃填充，在纜芯外擠包鎧裝層，最外層擠包外護套。所述絕緣線芯由導體及包覆在導體外的絕緣層組成。

所述的外護套采用低煙無毒的塑性材料。

所述的絕緣層采用陶瓷化硅橡膠材料。

本發明的有益效果在于：

本發明采用陶瓷化硅橡膠作為絕緣，具有非常好的防火、耐火、阻燃、低煙、無毒的性能，同時其燃燒后的殘余物為陶瓷狀硬殼，硬殼在火災(650-1300℃)環境下不熔融，不滴落，保障了在火災的情況下線路暢通，起到堅固的保護作用。其可克服現有礦物絕緣電纜的弱點，實現大長度，大規格生產，產品較柔軟，安裝敷設方便，中間接頭較少，性能完全達到礦物絕緣電纜的標準要求。另外，采用低煙無毒的塑性材質的外護套，具有良好的防腐蝕特性。

附圖說明

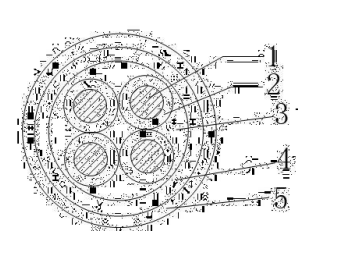

圖 1 是本發明的結構示意圖。

具體實施方式

如圖 1 所示，本發明所述的一種陶瓷化硅橡膠絕緣防火電纜，包括纜芯，其纜芯由若干根絕緣線芯絞合而成，在纜芯內空隙處填充阻燃填充 3，在纜芯外擠包鎧裝層 4，最外層擠包低煙無毒的塑性材質外護套 5。所述絕緣線芯由導體 1 及包覆在導體 1 外的陶瓷化硅橡膠絕緣層 2 組成。

本發明的原材料選用及生產工藝：

1)電纜導體：

由多股銅線絞向相反的絞合導體結構絞合而成，其絞合后外徑接近，絞入率相同，而且絞向相反，因此這種結構在制造和使用中不會產生扭轉，具有良好的彎曲特性。

2)絕緣層：

絕緣材料是電纜的重要組成部分，采用耐高溫瓷化防火硅橡膠，是一種新型的高分子復合材料，經過硫化后在常溫下具備了普通硅橡膠電線電纜的耐高溫、抗老化、優良的電性能等特性;具有阻燃、無鹵、低煙的特點，燃燒時無腐蝕性和毒性物質和氣體產生，不會對受災人造成二次危害;被燒后結成的堅硬的殼體，能夠承受一定的水噴淋和一定強度的震動，能保證線路不斷裂，不短路，為消防減災提供必要的前提保障。

表 1 常用電纜絕緣材料性能與陶瓷化硅橡膠的性能對比

3)外護套：

外層護套采用低煙無毒的塑性材質，有良好的防腐蝕特性。護層內有銅帶屏蔽，其銅帶屏蔽又是良好的導體，是最好的接地線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性。
