1.導線懸垂串

1）方案一：

（1）對目前采用單線夾的懸垂串進行線路改造，變更為單掛點雙線夾方案；

（2）對目前未安裝預絞絲護線條或只安裝鋁包帶的導線加裝預絞式護線條，同時更換相應配套懸垂線夾。如圖1所示。

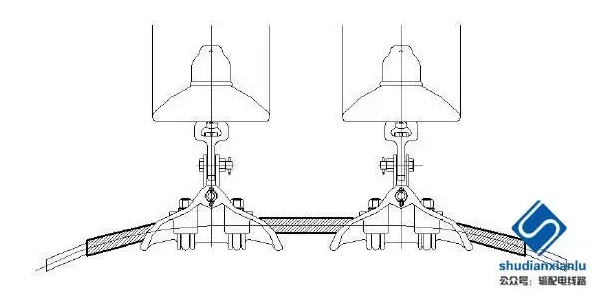

圖1導線懸垂串改造方案一圖示

優點：能有效均分導線上的荷載，減小懸垂線夾出口處導線應力，減緩導線的磨損。

2）方案二：

在方案一的基礎上，在絕緣子和懸垂線夾之間加裝DB調整板、平行掛板及預絞絲耐張拉線金具。如圖2所示。

圖2導線懸垂串改造方案二圖示

優點：

預絞式耐張能夠較可靠地握住懸垂線夾出口處的導線，防止懸垂線夾出口處斷線造成的下方空間的安全隱患。

缺點：

1、加裝預絞絲易導致防振錘安裝位置的改動，斷線后單側受力可能導致直線塔受力不均勻。

2、當發生單導線跨越處檔中斷線時，此方案無法起到保護作用。

2.導線耐張串

1）方案一：

雙耐張方案。導線耐張串加裝預絞式耐張線夾，在絕緣子和耐張線夾之間加裝DB調整板、平行掛板及預絞絲耐張拉線金具。如圖3所示。

圖3導線耐張串改造方案一圖示

優點：

預絞式耐張能夠較可靠地握住液壓式耐張線夾出口處的導線，防止液壓式耐張線夾出口處斷線造成的下方空間的安全隱患。

缺點：

1、加裝預絞絲可能導致防振錘安裝位置的改動。

2、當發生單導線跨越處檔中斷線時，此方案無法起到保護作用。

3、預絞式耐張線夾容易與液壓式耐張線夾及其出口處導線相碰，甚至引起磨損。

3.地線串

1）地線懸垂串。改造方案包括：

（1）將現有單掛點單線夾優化為單掛點雙線夾；

（2）地線包纏預絞式護線條；（3）地線懸垂加掛預絞式耐張。如圖4所示。

圖4地線懸垂串改造方案圖示

優點：

1、能有效均分地線上的荷載，減小懸垂線夾出口處地線應力，減緩地線的磨損。

2、預絞式耐張能夠較可靠地握住懸垂線夾出口處的地線，防止懸垂線夾出口處斷線造成的下方空間的安全隱患。

缺點：

1、加裝預絞絲可能導致防振錘安裝位置的改動；斷線后橫擔單側受力可能導致直線塔受力不均勻。

2、當發生跨越處檔中斷線時，此方案無法起到保護作用。

2）地線耐張串：雙耐張方案。地線線耐張串加裝預絞式耐張線夾，在絕緣子和耐張線夾之間加裝DB調整板、平行掛板及預絞絲耐張拉線金具（可根據實際情況適當增減金具類型和數量）。如圖5所示。

圖5地線耐張串改造圖示

4.檔中防護

1）方案一：

當跨越線路為雙導線時，導線上加裝雙分裂預絞式間隔棒或阻尼式雙分裂間隔棒，如圖6、7所示，跨越段每隔10m~20m加裝一套。

圖6預絞式二分裂間隔棒

圖7阻尼式二分裂間隔棒
