白鶴灘水電站是構筑長江生態屏障的重要一環，與流域梯級水庫群共同承擔著涵養、修復長江流域生態環境的重大責任，是節能減排的生態工程。白鶴灘水電站建成投產后，每年可節約標準煤約1968萬噸，減少排放二氧化碳5160萬噸、二氧化硫17萬噸、氮氧化物約15萬噸，能有效改善我國能源結構、減少大氣污染物排放，節能減排效益顯著。

裝機規模世界第二、在建規模世界第一水電站——金沙江白鶴灘水電站主體工程全面開工建設。這座水電站創造了多個世界第一：地下洞室群規模世界第一、單機容量100萬千瓦世界第一、300米級高拱壩抗震參數世界第一……這一系列的“世界第一”，將所產生的社會效益也將讓這顆金沙江上的“明珠”熠熠生輝。

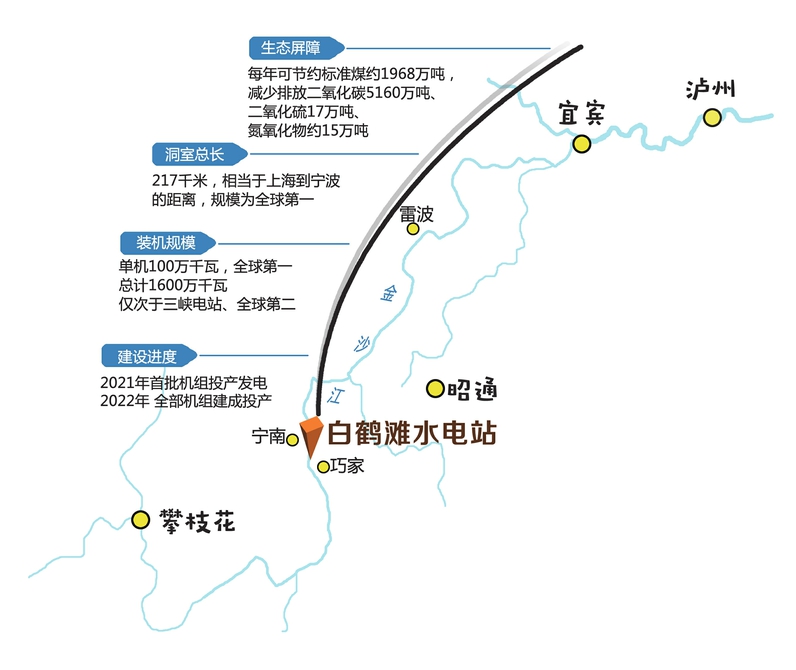

由中國三峽集團公司投資建設的白鶴灘水電站，位于四川省寧南縣和云南省巧家縣境內，是金沙江下游干流河段四個水電梯級中的第二個梯級電站，其開發任務以發電為主，兼顧防洪，并有攔沙、發展庫區航運和改善下游通航條件等綜合利用效益，是西電東送骨干電源點之一。

白鶴灘水電站也肩負生態重任，并成為構筑長江生態屏障的重要一環：水電站建成投產后，每年可節約標準煤約1968萬噸，減少排放二氧化碳5160萬噸、二氧化硫17萬噸、氮氧化物約15萬噸。

8月23日下午3點，封面新聞直播走進金沙江白鶴灘水電站，直擊了這項超級工程，全網113萬網友進行了觀看。

白鶴灘水電站建設工地全景，奔騰的金沙江被引導進山體穿行而過。

/初現雛形/

大壩上

最大纜機群架起“空中走廊”

奔騰金沙江，左岸四川寧南，右岸云南巧家。蜿蜒的盤山公路向下，一路可見白鶴灘水電站大壩雛形。沿江高山險峻突兀，村民白屋點綴山間，是川滇之交獨特一景。

到達電站上游圍堰處，攔截江水的工程已經完成，向東的江水流入左右岸的洞口。據中國三峽集團白鶴灘工程建設部技術管理部專業師陳洋介紹，根據工程建設需要，壩址上游左右岸分別修筑了導流洞，以保證金沙江的正常過流。

離開上游圍堰處，繼續盤旋下行，到達大壩樞紐工程施工部分。陳洋介紹，當前工作主要是進行大壩混凝土的澆筑，現已完成20萬方的澆筑方量，即50個倉(澆筑單位)，一共要完成2430倉。

抬頭，橫跨左右岸纜機軌道線，不同混凝土罐來回穿梭。左右岸山體上，架起的紅藍黃塔架，支撐起纜機軌道線。

這纜索式起重機是水電工程建設的“生命線”，素有大壩混凝土、設備材料吊運的“空中走廊”之稱。白鶴灘水電站主壩為混凝土雙曲拱，壩高289米，為滿足大壩810萬方混凝土澆筑和12.6萬噸金屬結構吊裝，工程共布置7臺30噸平移式纜機，組成當今世界最大的纜機群。其中，纜機主索跨度均超過1000米，高纜塔架高75米，低纜塔架高30米。

2017年8月23日，白鶴灘水電站底部建設場景。

迷宮里

總長度可從寧波到上海

與大多數建設在地面上的電廠不同，白鶴灘水電站的機組廠房建在地下，廠房、輸水系統、泄洪系統、交通網絡等工事在金沙江兩岸的大山內部縱橫交錯，規模龐大。車駛?cè)胱笥野兜亩词胰?，就猶如進入了地下迷宮。

有人曾作過這樣的計算，洞室總長度達217千米，相當于上海到寧波的距離。左右岸洞室水平埋深最大可達800米到1050米，垂直埋深可達420米到540米。洞室數量多，且相互交錯，布置結構復雜。其中電站廠房洞長438米，頂拱跨度34米，高88.7米，為世界已建跨度最大地下廠房;8個圓筒式尾水調壓室直徑43米—48米，為世界已建跨度最大調壓室。

為何要挖規模巨大的地下洞室群?白鶴灘工程建設部地下廠房項目部負責人表示，“水電站處于深V型峽谷，兩岸空間有限，因此需要開挖地下洞室，布置引水發電系統設備。”

遇險情

巖體曾面臨坍塌的危險

如何在大山深處合適的位置為巨型機組的正常運行，造出堅實的“房子”和“通道”，是一個不小的挑戰。

對于地廠項目部段興平來說，2015年9月一個周六的記憶最為深刻。“我發現監測統計圖表上顯示數據異常，當天晚上右岸地下廠房發出了噼里啪啦聲。頂拱上游側拱肩的噴層體出現了開裂、掉塊。”應該是巖體能量集蓄到一定時間的爆發，表面噴層脫落，如果不及時“搶救”，最壞有坍塌的可能。

洞室開挖已經進行到30米，項目部暫定了開挖施工，采取針對性補強加固措施，前后用時一年半。在洞室開挖以及維護的過程中，除了應對這樣的危急情況，更多的要未雨綢繆。“比如我們會均勻地噴射摻加了鋼纖維的混凝土到巖面上，厚度10厘米到20厘米，好像為巖體形成一個完整的雞蛋保護殼。”

白鶴灘水電站宏大的洞室。

/環保前景/

構建長江生態屏障

減少排放二氧化碳5160萬噸

水電站總裝機容量1600萬千瓦，多年平均發電量624.43億千瓦時，相當于北京市2015年全年用電量的三分之二，幾乎能滿足杭州市2015年全年用電需求。白鶴灘水電站能源引擎的作用毋庸置疑。

“以白鶴灘水電站為點，其供電輻射范圍近包括四川云南兩省，遠達華東華中。是西電東送的骨干電源點。”中國電建集團華東勘測設計研究院有限公司白鶴灘設計項目部副經理何明杰介紹，加上金沙江下游的烏東德、溪洛渡、向家壩這三個電站總裝機容量達4646萬千瓦，年發電量達1900億千瓦時，相當于“兩個三峽工程”。

另外水電作為清潔能源替代其他化石能源，對減少霧霾、減少碳排放，以及中國能源結構調整來看具有現實意義。

白鶴灘水電站是構筑長江生態屏障的重要一環，與流域梯級水庫群共同承擔著涵養、修復長江流域生態環境的重大責任。白鶴灘水電站建成投產后，每年可節約標準煤約1968萬噸，減少排放二氧化碳5160萬噸、二氧化硫17萬噸、氮氧化物約15萬噸，能有效改善我國能源結構、減少大氣污染物排放，節能減排效益顯著。

未來在長江，以三峽工程和金沙江下游四座電站為骨干的水電群，加上葛洲壩工程，世界上最大的清潔能源走廊在長江形成。

/核心引擎/

單機容量世界第一

全部水輪發電機組“德陽造”

白鶴灘頭頂多項世界級光環，而在“單機容量100萬千瓦世界第一”這一榮耀背后，還閃耀著四川的智慧。

據三峽集團公司白鶴灘機電安裝項目部副主任康永林介紹，白鶴灘水電站裝機16臺100萬千瓦、總計1600萬千瓦水輪發電機組，承擔著水電站發電功能的核心部分，其中四川德陽東方 電氣集團東方電機有限公司承接了白鶴灘水電站左岸電站全部8臺套水輪發電機組，及其附屬設備的研發和制造。目前，正處于生產制造階段。

“基于對水庫流量和壩址地形的研究考慮，安裝100萬千瓦機組能更加合理地利用水能資源。并且增大單機容量和減少機組臺數，有效降低樞紐布置的困難程度，減少地下廠房開挖量，以及設備運行維護的工作量和成本。”

康永林表示，百萬發電機組的研發制造，對于包括東方電機在內的參建單位來說，是突破更是挑戰。“比如水輪發電機組的水力設計、電磁設計、軸系設計、推力軸承設計、通風設計等等各方面都進行了科學研究，機組容量的增加帶來發電機電壓和電流的增加，對絕緣材料，導體材料和制造工藝都提出了更高的要求。”

記者聯系上東方電機相關負責人了解到，針對絕緣問題，東方電機首次提出并形成額定電壓24千伏級空冷水輪發電機定轉子繞組絕緣性能的評定項目與考核指標，首次開展定子繞組的絕緣性能，及多因子老化壽命等試驗驗證研究，滿足安全運行技術要求。

據介紹，工程總投資約1778.9億元，水庫具有年調節能力。根據施工總體規劃，白鶴灘水電站大壩將于2021年5月下閘蓄水，同年首批機組投產發電，全部機組將于2022年底建成投產。

原標題:白鶴灘水電站主體全面開工 洞室群猶如地下迷宮
