搞懂這4大發熱隱患，遠離高壓開關柜爆炸事件

1、高壓開關柜出線室底板發熱導致電纜故障

案例：某110kV變電站僅有1臺主變壓器。某日，報出“35kV母線接地”信號,檢查為A相故障；接著35kV出線PD線和PW線同時由過流I段保護動作跳閘?，F(xiàn)場檢松璞福發現PD線開關柜后下門冒出黑煙，打開柜門，發現A相電纜終端嚴重?zé)龘p，電纜終端絕緣層幾乎被電弧完全燒熔，露出電纜內部導體（見圖1）。經用戶查線，PW線C相發生接地故障。

（本文來自： 電力工程技術）

專業人員檢PD線開關柜內設備，除看到A相電纜終端嚴重?zé)龘p以外，其余無異常。柜內無弧光短路跡象，電纜終端線夾無燒熔現象。

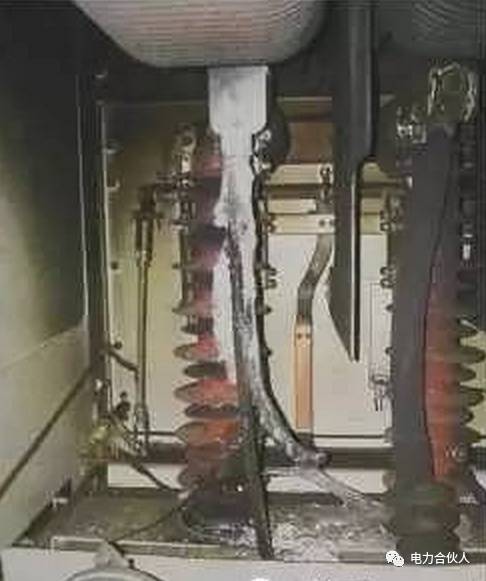

圖1PD線開關柜A相電纜終端燒損情況

在開關柜下面的電纜隧道內，PD線A相電纜穿板處，檢查發現有電弧燒穿的孔洞（見圖2）。發現PD線開關柜出線室底板是鐵板，PD線電纜分相穿過電纜孔，柜底兩塊鐵板之間沒有縫隙，相互重疊壓在一起，形成了閉合磁路（在A相電纜一側）。A相電纜終端流過大負荷電流時，形成閉合磁路的鐵板上有感應電流，產生熱量對電纜終端的外絕緣構成嚴重威脅。

圖2PD線A相電纜穿板處的鐵板上有電弧燒穿的孔洞

依據以上現象分析，PD線A相電纜終端，在穿板處受熱損傷，形成絕緣薄弱點，逐步發展到鐵板穿孔部位的絕緣被燒穿，A相電纜終端對柜底鐵板電弧放電，形成單相接地故障。發生故障時，由于系統B、C相對地電壓升高,PW線C相絕緣薄弱點擊穿而形成不同線路兩點接地短路，兩條線路保護裝置同時動作跳閘。

PD線A相電纜的絕緣薄弱點，可能是電纜敷設時的施工質量或維護質量問題。

預防措施

（1）規范電纜終端制作工藝，提高電纜終端制作質量，杜絕“野蠻施工”。電纜分相穿過底板的敷設方式，開關柜出線室底部鐵板不允許形成閉合磁路。

（2）開關柜出線室底板應采用非導磁材料制作。

（3）開關柜出線室的底板采用鐵板時，鐵板必須固定安裝，防止所留縫隙因變位形成閉合磁路。

2、10kV高壓開關柜手車動、靜觸頭接觸不良發熱

案例：某日，晴，環境溫度25℃。某110kV變電站10kV開關柜進行紅外測溫時，發現10kV甲開關柜前門處溫度達34.5℃(見圖3)，當時負荷電流350A。而乙開關柜在負荷電流330A的情況下，同一部位溫度為28.4℃（見圖4）,兩開關柜前門溫度相差6.1℃。

圖3甲開關柜前門紅外測溫圖譜

圖4乙開關柜前門紅外測溫圖譜

隨后多次追蹤測溫，發現甲開關柜溫度持續升高，且比其他開關柜溫度偏高。2年后某日，晴，環境溫度30℃，負荷電流360A；檢測該開關柜前門處溫度最高為55℃(見圖5)。將該開關柜后柜門拆掉進行測溫，發現手車母線側靜觸頭盒溫度最高為69.1℃(見圖6)。由此懷疑手車動、靜觸頭可能接觸不良。

圖5甲開關柜前門紅外測溫圖譜

圖6乙關柜母線側靜觸頭盒紅外測溫圖譜

將手車?yán)灵_關柜外檢查，發現手車上、下動觸頭臂絕緣筒燒損變形，動觸頭基座復合材料已受熱損壞（見圖7）。

圖7手車怨厥芩鵯榭

經母線停電檢查，發現故障原因是靜觸頭座與母線連接固定螺栓松動，造成接觸不良導致發熱。故障部位首先起于靜觸頭座與母線排連接處，受熱傳導作用，造成動觸頭燒損。動觸頭上的壓緊彈簧受熱后逐步退火，緊固力下降，接觸電阻進一步增大，觸指局部燒熔。過熱的靜觸頭如圖8所示。

圖8過熱的靜觸頭

發熱缺陷應有一個逐步發展的過程。長期的大電流作用，使原本較輕微的發熱逐步發展，使接觸電阻逐漸增大，形成惡性循環；如不能及時發現，將造成嚴重的設備事故。

預防措施

（1）堅持定期對開關柜內主導流接觸部位進行紅外測溫。

（2）斷路器手車?yán)龉裢鈾z修時，應更換老化、疲勞的壓緊彈簧和銹蝕的螺栓，并采取防銹措施。

（3）規范設備安裝調試工藝，保障手車動、靜觸頭接觸行程符合標準。設備安裝調試時，必須測量動、靜觸頭接觸行程。

（4）安裝調試和檢修時，應測量手車動、靜觸頭接觸電阻符合規定。

（5）利用母線停電機會，檢查各手車動、靜觸頭接觸行程，檢查靜觸頭座連接螺栓壓緊有無松動，及時發現并消除隱患。

（6）開展開關柜運行溫度檢測，對溫度異常的開關柜強化監測、分析和處理，防止導電回路過熱引發的柜內短路故障。

（7）開關柜內有很多有機絕緣部件，受熱后絕緣性能會不可逆的逐步喪失，可能引起火災。因此，其主導流接觸部位的最{允許溫度、發熱缺陷定性方面的規定，應與裸露的金屬導體的接觸部位最高允許溫度、發熱缺陷定性規定有區別。建議開關柜內主導流接觸部位的最高允許溫度值、發熱缺陷定性溫度值降低10℃。

（8）制造廠應嚴格把好產品質量關，規范裝配工藝，特別要提高廠內裝配質量。所有螺栓的緊固力矩，應作出明確規定并達到要求。

3、高壓開關柜內母線排與手車觸頭座接觸部位發熱

案例：案例：某日，晴，高壓室內環境溫度10℃。某110kV變電站對10kV開關柜進行紅外測溫時，發現10kV 1號主進線柜后門處溫度達34.8℃(見圖9),比其他開關柜柜體表面溫度{出14.8℃，比環境溫度高24.8℃;1號主進線柜前門處溫度達27.0℃(見10)，比其他開關柜柜體表面溫度高出6.0℃，比環境溫度高17.0℃。由此分析1號主進線柜內有發熱缺陷，具體發熱部位需要進一步查證。測溫時，10kV 1主進線柜負荷電流1152A。

圖9 10kV 1號主進線柜后門處紅外測溫圖譜

圖10 10kV 1號主進線柜前門處紅外測溫圖譜

接著測量10kV 1號主進線封閉母線橋(開關柜端)表面溫度達31.0℃(見圖11)，比其他開關柜柜體表面溫度高出與該開關柜后門處溫度相比低3.8℃，說明發熱點不在封閉母線橋，可能在開關柜內手車動、靜觸頭及其母線排連接部位。

3日后，10kV 1號主進線柜停電檢查。將手車?yán)龉裢?，立即對手車進行紅外測溫(余溫)，手車B相動觸頭整體溫度42.7℃(余溫)(見圖12)，B相動觸頭前部溫度為46℃(余溫)(見圖13)，手車母線側靜觸頭溫度為48.5℃(余溫)(見圖14)，開關柜后的穿板套管處溫度39.2℃(余溫)(見圖15),在開關柜內后部的手車母線側靜觸頭盒附近的母線排溫度64.6℃(余溫)(見圖16)。由此證明手車動、靜觸頭接觸部位不是發熱點，開關柜后的穿板套管處也不是發熱點;1號主進線柜手車母線側靜觸頭座與母線排連接觸部位是發熱點。

圖11 10kV 1號進線封閉母線橋表面發熱紅外測溫圖譜

圖12 1號主進線柜手車B相動觸頭前部紅外測溫圖譜

圖13 1號主進線柜手車母線側靜觸頭紅外測溫圖譜

圖14 1號主進線柜后的穿板套管紅外測溫圖譜

圖15 1號主進線柜后部的靜觸頭盒附近的母線排紅外測溫圖譜

通過分析紅外測溫圖譜，可以清晰地看到10kV 1號主進線柜體后部發熱。停電檢查時，發現主變壓器10kV 1號主進開關柜后門內B相母線排絕緣熱縮管因受熱燒開裂紋、變黑，母線排與手車母線側靜觸頭座連接處螺栓松動，接觸不良，導致運行中發熱。

預防措施

(1)修改有關檢修維護規程，規范、完善設備檢修維護作業指導書，防止必要的作業流程被遺漏。

(2)規范設備小修項目工藝，規定主導流部位螺栓緊固力矩。

(3)除運維人員正常按周期對設備進行紅外測溫以外，在大負荷情況下應進行有重點的測溫，檢修人員應進行專業化的測溫。

(4)開關柜內鋁母線排更換為銅母線排。

(5) 高壓開關柜運行中，使用紅外熱成像儀測溫，只能對柜體外部檢測，很難直接發現發熱點，需要進行對比分析。對開關柜各部位檢測后，再與環境溫度對比，高出環 境溫度較多，證明柜內有發熱點。相同環境溫度下，負荷電流相差不大的各開關柜表面溫度，若相差較多，溫度高的開關柜內部有發熱點。對于有發熱現象的開關 柜，可以在加強安全監護的情況下，打開柜門進行測溫，檢查具體的發熱點。設備停電操作后，立即測量各部位的余溫，也是檢查具體發熱點的方法。

4、10kV手車動觸頭壓緊彈簧損壞引起接觸部位發熱

案例：某日，晴，高壓室內環境溫度14℃。某110kV變電站對10kV開關柜進行紅外測溫時，發現10kV 1號主進線柜后門處溫度達27.8℃，比環境溫度高 13.8℃;1號主進線柜前門處溫度達26.0℃，比環境溫度高12.0℃。由此分析1 號主進線柜內有發熱缺陷，具體發熱部位需要進一步查證。測溫 時，10kV 1號主進線柜負荷電流1252A。

經專業人員檢查，判定開關柜母線室、后下柜沒有發熱情況，手車A、B相母線側動、靜觸頭和A相下動、靜觸頭接觸部位發熱。開關柜停電檢查，將手車?yán)龉裢猓l(fā)現手車A相母線側(上部)動觸頭端部缺少1根壓緊彈簧，手車A相下動觸頭和B相母線側動觸頭導電桿絕緣護筒側各缺少1根壓緊彈簧(見圖17)。檢查手車靜觸頭情況時，發現相應的靜觸頭盒內遺留有脫落的壓緊彈簧(見圖18)。

圖16 手車動觸頭缺失壓緊彈簧情況圖

圖17 遺留在靜觸頭盒內的壓緊彈簧

檢查靜觸頭盒內脫落的壓緊彈簧，發現彈簧有斷裂痕跡但沒有燒蝕情況。更換壓緊彈簧，消除缺陷，10kV 1號主進線柜恢復運行正常。

此后，利用停電機會進行隱患排查，共發現該變電站先后有7個10kV出線開關柜手車動觸頭壓緊彈簧出現上述斷裂隱患(見圖19)，由此判定屬于家族性缺陷。

同一變電站、同一型號開關柜出現相同的設備隱患，應該是壓緊彈簧質量問題。由于手車在上次推入運行位置操作后，動觸頭壓緊彈簧斷裂，緊固力下降，觸指與靜觸頭的接觸壓力下降，接觸電阻進一步增大，接觸部位發熱。手車A相下動觸頭和B相母線側動觸頭導電桿絕緣護筒側壓緊彈簧斷裂，使動觸頭與手車導電桿之間發熱。手車動觸頭壓緊彈簧斷裂，可能造成10kV母線接地、弧光短路，也可能因手車動、靜觸頭放電拉弧而造成母線短路事故。該變電站10kV開關柜內多次發生壓緊彈簧斷裂，均未造成事故，很值得慶幸。

圖19 斷裂的手車動觸頭壓緊彈簧

預防措施

(1)堅持定期對開關柜內主導流接觸部位進行紅外測溫。

(1)斷路器手車?yán)龉裢鈾z修時，應更換老化、疲勞的壓緊彈簧。

(3)設備停電檢修時，認真檢查手車動觸頭裝配有無缺陷，檢查手車動觸頭壓緊彈簧有無變形、變色和松脫，檢查有無受熱退火隱患。

(4)對同批次、同型號開關柜進行排查，消除同類隱患。

(5)制造廠應嚴格把好產品質量關，規范裝配工藝，提高壓緊彈簧的制造質量，特別要提高廠內裝配質量。設備質量驗收時，嚴格檢查手車操作的靈活性、準確性，防止動、靜觸頭接觸位置偏差，導致手車操作中壓緊彈簧受機械損傷。
