石墨烯、過渡金屬氧化物以及過渡金屬硫化物等二維材料的發展給高性能電極材料的研發提供了史無前例的機遇。盡管二維材料在鋰電池領域取得了顯著的進展，但仍面臨著諸多挑戰。比如，對于層狀石墨烯薄片來說，當前苛刻的制備工藝以及嚴重的自身團聚等問題使其在電極材料的應用中黯然失色;而對于大部分低成本的金屬氧化物來說，較低的導電率以及在反復的離子插層過程中誘發的體積膨脹難題成為阻礙其在電池領域大展身手的絆腳石。在具體電池應用中，這些電極材料往往表現出較低的初次庫倫效率、較大的不可逆電容以及較明顯的電容量衰退等一系列不良后果，極大地阻礙了商業化的步伐。近年來，人們開始對二維材料進行調控以期望能有效地克服或部分緩解這些問題來滿足鋰電池對倍率性能以及循環穩定性的要求。正是這些調控手段使得二維材料在電池領域有了更出色的表現。

《國家科學評論》最近發表了澳大利亞昆士蘭科技大學孫子其課題組以及伍倫貢大學超導與電子材料研究所竇士學院士共同撰寫的綜述文章“Strategies for improving the lithium-storage performance of 2D nanomaterials”(https://doi.org/10.1093/nsr/nwx077)(通訊作者為孫子其博士，第一作者為博士研究生梅俊)。這篇文章總結了當前二維材料常用的三大調控策略：(1)導電基體雜化;(2)邊緣或表面功能化;(3)結構優化。其中，導電基體雜化策略可以有效地改善電導率以及體積膨脹問題，研究中廣泛采用的導電基質有納米碳、碳納米管、石墨烯、高分子聚合物以及金屬納米顆粒等;邊緣或表面功能化策略主要依靠原子或離子摻雜以及缺陷工程來實現，通過一些原子或離子的引進或者消除，可以引發自身電子結構、表面化學活性以及層間距離的變化，從而更好地適應鋰離子的嵌入與脫嵌行為;對于結構優化，主要從厚度控制、尺寸大小、孔徑分布以及表面形貌等方面進行探索，尤其是多孔結構的引入將會極大地改善電化學性能。文章相信，這些策略將為二維材料開拓更廣闊的發展和應用空間，并對未來電極材料的探索研究提供一些借鑒。

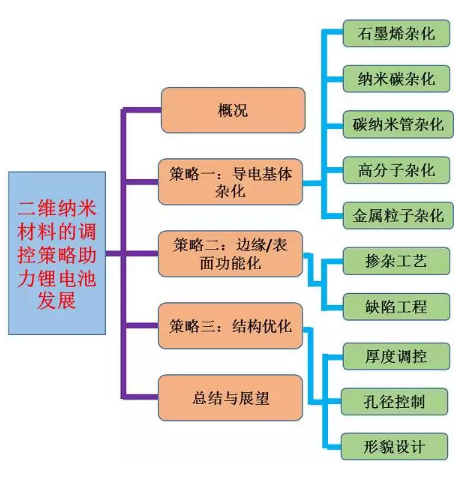

綜述總覽圖

1 簡介

包括電容器和電池在內的電化學儲能(EES)裝置系統已經廣泛應用于電動汽車(EVs)，智能電網和便攜式電子設備等領域，并有助于應對全球范圍內的氣候變化以及從傳統化石燃料向可再生能源逐步轉變所帶來的挑戰。在各種類型的EES系統中，鋰離子電池(LIBs)由于其比能量密度高，自放電低，記憶效應低等特點，已經成為便攜式電子設備和電動車的主要電源。然而，當前鋰離子電池的性能仍然不能滿足人們對電池日益增長的需求。為了實現長壽命和長距離電力供應，要求鋰離子電池的能量密度更高，重量更輕，壽命更長，成本更低，以及在安全性更高。而這些問題大多與電極材料的性能有關。因此，開發高性能電極材料以期望提高鋰儲存性能一直是研究熱點之一。

近年來，由一個或幾個原子單層(或單元)組成的二維(2D)納米材料材料引起了人們的高度關注。它們具有獨特的表面形貌與優異的物理和化學性質，比如較好的化學活性，優異的機械強度，極大的比表面積等。除了最早開始研究的石墨烯，各種類石墨烯納米材料也被報道，比如硼烯，硅烯，鍺烯，砷烯，銻烯，磷化烯，六方氮化硼，氮化碳，金屬氧化物，金屬硫化物，金屬氫氧化物，共價有機骨架(COF)，金屬-有機骨架(MOFs)，MXene等。其中，三種代表性的二維材料，石墨烯，過渡金屬氧化物(TMO)和過渡金屬二硫化物(TMD)，被廣泛研究用于鋰離子電池中的電極材料。二維納米材料的發展為清潔能源裝置的研發和應對全球能源需求帶來的挑戰提供了極大的機遇。

盡管二維材料用于鋰離子電池有著諸多優勢，但直接使用二維納米材料還面臨許多挑戰。首先，二維納米材料的表面惰性引發較低的界面相容性，較低的電子或離子傳導性，較長的擴散路徑和較慢的化學反應速率。其次，雖然二維納米材料具有高的理論比表面積，但是由于在材料加工或器件制造過程中這些片狀的納米材料會重新聚集從而導致活性位點的丟失。第三，大多數金屬氧化物或者硫化物具有較低的電導率，而且在多次充放電循環之后會發生較明顯的體積變化。因此，在實際鋰電池的應用中，這將導致較大的不可逆容量，較低的初始庫侖效率以及較快的容量衰退。為了應對這些挑戰，三種調控戰略，即導電基體雜化，邊緣或表面功能化和結構優化，被證明是提高鋰離子電池的電化學性能的有效手段。

圖1 鋰離子擴散和轉移途徑的示意圖和二維納米材料的三大調控策略

2 策略一：導電基體雜化策略

導電基體雜化策略是最簡單最常見的提高電化學性能的策略之一，尤其金屬氧化物和金屬硫化物與導電基體之間的雜化。這種策略可以充分發揮各種材料的優勢以及獨特的協同作用。例如，具有較高電導率的石墨烯卻僅在邊緣具有較高的化學活性，具有較高化學活性的過渡金屬氧化物或者硫化物的電導率卻較差，而通過雜化的方法將二者結合起來，不僅可以提高電導率和降低內部電阻，而且有利于提升電化學反應速率。

2.1石墨烯雜化

在眾多導電基體中，石墨烯是研究最多的基底材料之一。目前各種金屬氧化物或硫化物已經被報道與石墨烯雜化形成石墨烯基復合材料。這些雜化材料大致可以分為三種類型：二維結構在石墨烯表面的水平生長，二維結構在石墨烯表面的垂直生長和三明治結構。其中，水平生長可以增強二維納米片和石墨烯之間的結合力，而垂直生長可以提供更多的離子傳輸通道以及更多的開放空間。層-層組裝的三明治結構(2D-2D)具有顯著的幾何相容性，可以最大限度地發揮二維納米片的優勢，避免明顯的團聚現象，更好的緩沖體積膨脹和收縮帶來的張力，而且機械性能優異，從而提高鋰離子電池的倍率性能和循環穩定性。

圖2 二維納米材料與石墨烯雜化

2.2 納米碳雜化

與石墨烯不同，納米碳材料具有各種形態，包括納米纖維，納米片，納米盒等。而且制備金屬氧化物或硫化物與納米碳的雜化材料的工藝也比較簡單。這里總結了幾種典型的結構，包括炭包覆二維結構，二維結構-有序介孔炭，二維結構-碳納米盒，二維結構-碳納米纖維，二維結構-碳納米片。

圖3 二維納米材料與納米碳雜化

2.3 碳納米管(CNTs)雜化

碳納米管(CNTs)是典型的一維碳納米結構，具有優異的導電性，機械性能和化學穩定性。通過金屬氧化物或硫化物與納米管雜化，可以顯著地增強電導率。而且碳納米管可以有效的分散納米粒子，避免嚴重團聚問題。不過，碳納米管的表面是化學惰性的，在納米粒子沉積之前，一般需要對納米管進行修飾或功能化。

圖4 二維納米材料與碳納米管(CNTs)雜化

2.4 有機導電高分子雜化

一些有機高分子導電聚合物，包括聚吡咯(PPy)，聚乙炔(PA)，聚噻吩(PTH)和聚苯胺(PANI)，也用來與金屬氧化物或硫化物雜化。但該雜化物穩定性比較差，需要進一步改進。

2.5 金屬納米粒子雜化

一些金屬納米粒子，包括銀，銅，金，鎳等也被用作導電基體。其中，銀納米粒子由于其優異的本征導電性而被廣泛研究。與碳相比，銀納米粒子還具有更高的剛性和更低的可變形性。此外，銀納米粒子的存在可以使得層間距增加，有利于于鋰離子嵌入和脫嵌。

圖5 二維納米材料與導電聚合物或金屬納米粒子雜化

3 策略二：邊緣或表面功能化策略

3.1 摻雜工藝

該工藝主要涉及將活性原子或離子摻雜到石墨烯和金屬氧化物納米片中，以提高其作為鋰離子電池電極材料的電化學性能。最典型的是雜原子摻雜石墨烯。為了克服石墨烯骨架的結構限制，將某些雜原子(如氮，氟，氯，溴，硫，磷，硼等)引入到石墨烯框架中，可以改變表面吸附能，減少離子擴散阻擋層，從而提高電池性能。此外，由于與雜原子的協同機制，這些摻雜的石墨烯納米材料往往具有比石墨烯更高的理論容量。

圖6 利用摻雜工藝進行邊緣/表面功能化

3.2 缺陷工程

豐富的缺陷(例如點缺陷，晶界或異質結等)可能導致二維納米片的基面上出現空位或應力，從而顯著增加活性位點的暴露率，進而大大增加其適應鋰離子的插入和擴散的能力。此外，缺陷也有利于提高納米材料的導電性。具有氧空位的氫化過渡金屬氧化物由于其增強的導電性，結構穩定性和電化反應動力學已經引起了人們的關注。

圖7 利用缺陷工程進行邊緣/表面功能化

4 策略三：結構優化策略

4.1 厚度調控

在二維納米材料中，厚度與其許多物理或化學性質(如能帶結構，潤濕性，平面?zhèn)鬏數?有關。一個典型的例子是隨著石墨烯堆疊層數的增加，其電性能可以從金屬狀態轉變?yōu)榘雽w狀態。另一個實例是單層硫化f納米片具有非常強的光致發光性，而在相應的塊體中不存在。這些結果啟示，二維納米材料的厚度也會影響電池性能。

4.2 孔徑控制

通過將多孔結構引入二維納米材料可以提供充足的活性位點并促進鋰離子的快速擴散。此外，該結構具有足夠的緩沖空間，有利于抑制插入/脫嵌誘發的體積變化。

4.3 形貌設計

分級結構或者異質結構的構建是避免二維納米片自團聚的有效方法。這些結構的制備過程通常伴隨著多孔結構和額外的反應位點的引入，可以進一步提高電化學性能。

圖8 二維納米材料的結構優化

5 總結與展望

二維納米材料的優異特性源于其獨特的結構，如原子級別的厚度，超高的表面積和顯著的約束效應。雖然近年來二維材料在電池領域取得許多進展，然而依然面臨著巨大挑戰。本綜述總結了當前二維材料三個有效的調控策略，包括導電基體雜化，邊緣/表面官能化和結構優化。這些策略可以更加凸顯二維材料的特性，改善電子導電性或離子傳輸，保持二維納米材料和電極的結構穩定性，從而提高鋰儲存能力。因此，這些策略可以為二維材料的發展以及可充電電池的發展提供一些參考。
